modulare Roboterzelle
Die Roboterzelle mit 1000 Gesichtern
Die RTT Automation GmbH konstruiert und fertigt ein breites Spektrum an Anlagen aus dem Bereich Sondermaschinenbau und Automatisierungstechnik. In dieser Branche ist fast jede Anlage ein Unikat mit eigenen Entwicklungskosten. Mit der modularen Roboterzelle haben wir für unseren Kunden einen Systembaukasten geschaffen, mit dem die Erfüllung individueller Kundenwünsche kosteneffizient und einfach möglich wird.

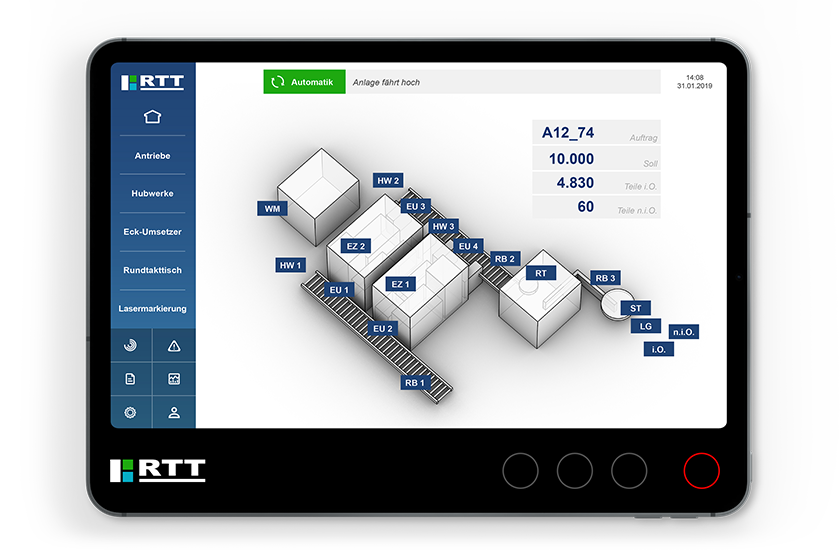

Unser Team entwickelte in einem umfassenden Prozess ein hochfunktionale Roboterzelle – angefangen bei Struktur- und Designkonzepten über die Entwicklung eines flexiblen Modulsystems bis zur Detailkonstruktion der Anlage. Über das Design einer einzelnen Zelle hinaus wurden Richtlinien für ein Corporate Product Design definiert, um ein konsistentes Markenbild zu erreichen. Auch das User-Interface wurde durch unsere UI/UX-DesignerInnen entwickelt und garantiert eine intuitive und sichere Bedienung.
Eine modulare und skalierbare Konstruktion
Die Kombination von parametrischen CAD-Modellen und Blechbiegeteilen ermöglicht die kostengünstige Größenanpassung individueller Zellenbauteile. Das von uns entwickelte Systemraster erlaubt eine Skalierung der Zellenkomponenten in 100mm-Schritten.
Durch standardisierte Rastermaße und Befestigungslösungen können Komponenten nach Bedarf angeordnet, hinzugefügt oder weggelassen werden. Das Modulsystem sieht nicht nur Anbindungen für Türen, Scheiben, Wartungspanels und Schubladen – sogar die Kompatibilität mit dem ITEM-System ist berücksichtigt.
Funktionsintegration
Mitunter müssen Roboterzellen hohe dynamische Lasten aufnehmen können. Das Skelett der RTT-Roboterzelle ist ein robustes, modulares Tragwerk, welches sich nach Bedarf lokal verstärken lässt. Kabelführungen und Befestigungslöcher für verschiedenste Einbauten wurden kostengünstig beim Laserzuschnitt eingebracht. Durch diese hohe Funktionsintegration werden Bauteile und Montagekosten gespart.

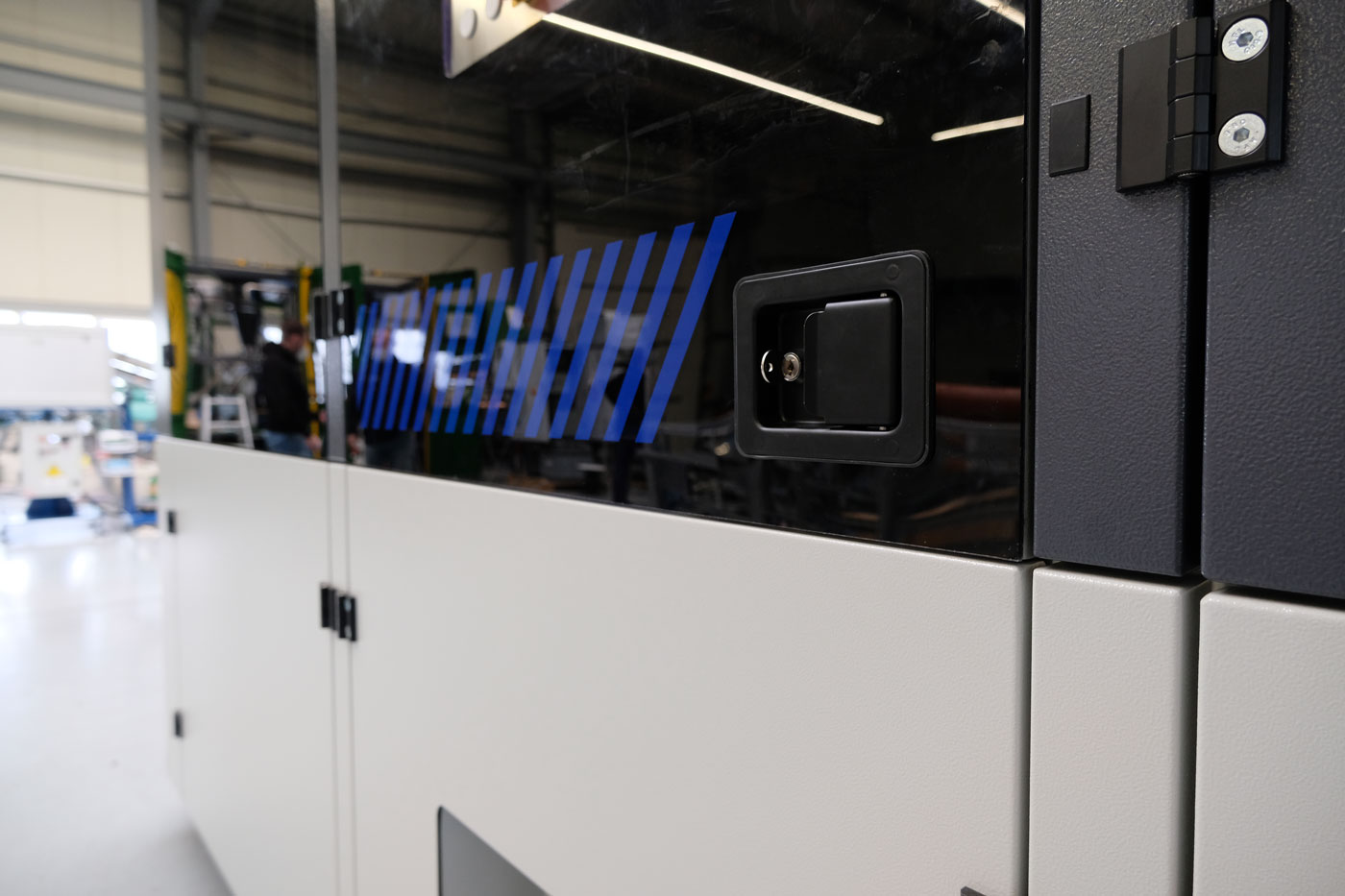

Ein markantes Detail stellen die sichtbaren Scharniere dar, mit denen alle Panels befestigt sind. Deren regelmäßige Anordnung bewahrt die saubere Außenwirkung der Zelle. Funktional birgt der Einsatz der Scharniere gleich mehrere Vorteile: Durch das Lösen von vier gut zugänglichen Schrauben wird jedes beliebige Panel der Zelle in jeder beliebigen Richtung zur Wartungstür. Nach Abschluss der Wartungsarbeiten wird der Wartungszugang wieder geschlossen – ohne Verstellen des Fugenbildes. Die Verwendung der immer gleichen Scharniere und Befestigungselemente senkt den Beschaffungspreis und erleichtert Lagerhaltung und Service.
Skalierbares Design
Eine skalierbare Anlage benötigt ein skalierbares Design. Durch eine horizontale Aufteilung der Außenflächen entstand ein sauberes, seitlich erweiterbares Design. RTT-blau folierte Scheiben lockern das Gesamtbild grafisch auf und garantieren die Wiedererkennung.
Der Systembaukasten der modularen Roboterzelle beweist, dass mit einer wohldurchdachten Konstruktion künftige Entwicklungskosten drastisch reduziert oder sogar vermieden werden können. Mit Leichtigkeit kann die RTT Automation GmbH jedem Kunden seine ganz individuelle Anlage im unverkennbaren RTT-Familiendesign anbieten und ist damit für die rasch wachsenden Branchen Robotik und Industrie 4.0 bestens gerüstet.
